Oś obrotowa CNC — czwarta i piąta oś do centrów obróbczych i frezarek

Oś obrotowa CNC (rotary axis) to urządzenie rozszerzające możliwości obróbcze frezarki CNC lub centrum obróbczego o dodatkową, programowalną oś obrotu, najczęściej oznaczaną jako oś A lub oś B w układzie współrzędnych maszyny. Montaż osi obrotowej CNC na stole frezarki trzyosiowej przekształca ją w maszynę cztero- lub pięcioosiową, umożliwiającą obróbkę złożonych geometrii i powierzchni na kilku ścianach detalu bez konieczności jego ręcznego przekładania i ponownego bazowania. Skrócenie liczby operacji i eliminacja błędów ponownego ustawienia bezpośrednio przekładają się na skrócenie czasu obróbki i poprawę dokładności wymiarowej gotowego elementu — kluczowe korzyści w produkcji wysokiej klasy części.

Oś obrotowa CNC Profi dostępna jest w dwóch wariantach średnicowych: z trzpieniem Ø160 mm (model CNC Profi 160) i Ø200 mm (model CNC Profi 200), co pozwala na dobór odpowiedniej klasy do gabarytów i masy obrabianych elementów. Oba modele charakteryzują się masą własną 70 kg, co świadczy o solidnej, przemysłowej budowie przeznaczonej do długotrwałej pracy w wymagających warunkach hali obróbkowej. Obrót osi realizowany jest przez precyzyjny mechanizm ślimakowy zapewniający wysoką sztywność i minimalny luz kątowy — cecha kluczowa dla zachowania dokładności przy frezowaniu i toczeniu mimośrodowym. Podział pełnego obrotu na tysiące mikrokroków dzięki silnikowi krokowemu lub serwo z enkoderami zapewnia wysoką powtarzalność pozycjonowania kątowego.

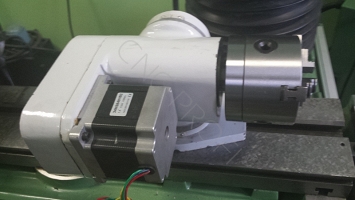

Czwarta oś CNC jest niezbędnym wyposażeniem przy obróbce elementów o symetrii obrotowej: wałków z wielopłaszczyznowymi rowkami, krzywek, elementów mimośrodowych, a także przy grawerowaniu walcowym na cylindrycznych powierzchniach materiałów. Frezarka 5-osiowa wyposażona w dwie osie obrotowe (4. i 5. oś) umożliwia obróbkę dowolnych powierzchni bryłowych w jednym zamocowaniu — standard stosowany w produkcji form wtryskowych, impellerów turbin, elementów lotniczych i w przemyśle motoryzacyjnym przy produkcji prototypów i małych serii. Centrum obróbcze 5-osiowe z dodanymi osiami obrotowymi CNC redukuje liczbę zamocowań o 50–80% w stosunku do obróbki trzyosiowej, eliminując błędy bazowania i skracając czas przygotowania produkcji. W ofercie dostępna jest również specjalistyczna oś obrotowa CNC do szlifierki z ustawieniem kątowym i mocowaniem MK4, umożliwiająca szlifowanie cylindryczne i walcowe na szlifierce płaskiej CNC.

Oś liniowa CNC — aluminiowe moduły liniowe do własnych maszyn CNC

Oś liniowa CNC to kompletny moduł napędowy realizujący sterowany numerycznie ruch translacyjny wzdłuż jednej osi. Stanowi gotowy podzespół do samodzielnej budowy maszyn CNC — routerów, ploterów grawerskich, pras i manipulatorów — oferując kompletny układ mechaniczny gotowy do podłączenia silnika krokowego lub serwo i sterownika CNC bez konieczności samodzielnego projektowania prowadnic, nakrętki śruby kulowej i bloku łożyskującego. Moduły liniowe CNC znacznie skracają czas i obniżają koszty budowy maszyny w porównaniu do samodzielnego doboru i integracji wszystkich elementów składowych osi, eliminując typowe problemy z wyrównaniem prowadnic i przenoszeniem napędu.

Osie liniowe CNC Profi dostępne są w czterech długościach roboczych: 200 mm (szerokość 125 mm), 400 mm (szerokość 125 mm), 500 mm (szerokość 125 mm) i 800 mm (szerokość 100 mm). Szeroki zakres pozwala dobrać moduł liniowy zarówno do kompaktowych maszyn mini-CNC i grawerek stołowych, jak i urządzeń o większym obszarze roboczym. Korpus osi liniowej wykonany jest z profilu aluminiowego anodowanego, łączącego niską masę własną z wysoką sztywnością — istotne zalety przy napędach o szybkich przyspieszeniach i dużych prędkościach posuwu. Napęd osi realizowany jest za pomocą śruby kulowej (kulowo-toczny element napędowy) zapewniającej wysoką dokładność pozycjonowania i sztywność układu przy obciążeniu skrawaniem. Śruba kulowa w odróżnieniu od napędu paskowego oferuje nieporównywalnie wyższą sztywność i powtarzalność, niezbędną w zastosowaniach obróbkowych.

Prowadnice liniowe modułu osi CNC zbudowane są z precyzyjnych wałków prowadzących z łożyskowaniem kulkowym, zapewniających płynny, bezluzowy ruch suwnicy z minimalnym tarciem i długą żywotnością w warunkach przemysłowych. Łożyska kulkowe liniowe zastosowane w osiach liniowych CNC są standardowo uszczelnione i fabrycznie nasmarowane, co eliminuje konieczność regularnego smarowania eksploatacyjnego w codziennej pracy maszyny. Oś liniowa CNC wyposażona w standaryzowane mocowanie silnika krokowego (NEMA17 lub NEMA23) jest gotowa do natychmiastowego montażu w konstruowanym urządzeniu — wystarczy dobrać silnik krokowy i sterownik CNC kompatybilny z posiadanym układem sterowania. Doskonałe zastosowania dla osi liniowych CNC obejmują plotery do cięcia folii i grawerowania, routery CNC do drewna i tworzyw sztucznych, maszyny do nawijania drutu, prasy i tłoczniki, a także systemy pick-and-place do automatyzacji gniazd montażowych.

Dobór osi CNC do maszyny — parametry techniczne i kryteria wyboru

Prawidłowy dobór osi CNC — zarówno obrotowej, jak i liniowej — wymaga analizy kilku kluczowych parametrów technicznych: wymaganego zakresu ruchu, nośności i sztywności osi, wymaganej dokładności i powtarzalności pozycjonowania, prędkości maksymalnej i dynamiki przyspieszeń, a także kompatybilności z posiadanym sterownikiem CNC i silnikami napędowymi. Nieprawidłowo dobrana oś liniowa lub obrotowa może być źródłem problemów z dokładnością obróbki, generować nadmierne wibracje lub ulec przedwczesnym awariom mechanicznym wynikającym z przeciążenia elementów prowadzących lub napędowych.

Nośność osi liniowej CNC określa maksymalne obciążenie radialne i momentowe, jakie moduł może przenosić bez utraty dokładności prowadzenia. Dobierając oś liniową, należy uwzględnić nie tylko masę suwnicy i zamocowanego narzędzia, ale również dynamiczne siły obróbkowe i siły bezwładności przy szybkim przyspieszeniu. Szersza oś liniowa (125 mm) zapewnia wyższą sztywność na moment i jest preferowana przy zastosowaniach wymagających dużej nośności bocznej, jak suport narzędziowy frezarki lub głowica tnąca wycinarki. Wąższa oś (100 mm) jest rozwiązaniem bardziej kompaktowym, odpowiednim dla lżejszych zastosowań — ploterów grawerskich i manipulatorów robotycznych. Ważnym parametrem przy budowie maszyny wieloosiowej jest koordynacja długości roboczych poszczególnych osi z planowanym obszarem roboczym maszyny i uwzględnienie wymaganego dodatkowego skoku na najazdy graniczne.

Dla osi obrotowej CNC kluczowymi parametrami są: średnica trzpienia (160 lub 200 mm, determinuje maksymalne gabaryty i masę obrabianego elementu), zakres obrotu (ciągły 360° lub ograniczony przez doprowadzenie chłodziwa), rodzaj napędu (silnik krokowy lub serwo z enkoderem absolutnym), typ połączenia z maszyną bazową oraz kompatybilność interfejsu sterowania z posiadanym kontrolerem CNC. Oś obrotowa do szlifierki z mocowaniem MK4 umożliwia szlifowanie cylindryczne i walcowe na szlifierce CNC do płaszczyzn, otwierając nowe możliwości technologiczne maszyny bez konieczności inwestycji w dedykowaną szlifierkę do wałków. Właściwy dobór osi CNC wymaga rozważenia całościowej architektury maszyny i planowanych procesów obróbki — osie liniowe i obrotowe CNC Profi dostępne są w kilku konfiguracjach, tworząc kompletny ekosystem podzespołów umożliwiający budowę maszyn o różnych rozmiarach i możliwościach produkcyjnych.
