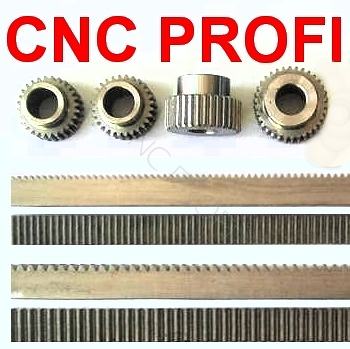

Listwa zębata moduł 1,5 długość 1m

Dodaj recenzję:
  • LIS15/100
  • Producent: CNC PROFI
  • Dostępność: Jest Jest
  • szt.
  • Cena netto: 40,65 zł / szt. 50,00 zł / szt.

Listwa zębata długość 1m moduł 1,5

Zastosowanie szczególnie w maszynach takich jak plotery oraz wypalarki plazmowe.
Listwy zębate umożliwiają osiągnięcie dużych prędkości przemieszczeń liniowych na długości kilku metrów.
Mają przewagę ekonomiczną nad śrubami ponieważ na dużej długości trzeba zastosować śrubę dużej średnicy aby nie wpadała w wibracje podczas obrotów.



Dane techniczne:

Gatunek stali: C43 PN-73/H-84026
Twardość: 10 HRC
Kąt przyporu: 20°
Norma: DIN 3962/63/67
Max. różnica podziałki: 0.1mm / 300mm

Posiadamy inne listwy zębate w odcinkach o długości handlowej:
0,5mb; 1,0mb; 2,0mb.



Art.Nr.

Modół

Serość b

Wysokość h

Wysokość ho



LIS10/050

1

15 mm

15 mm

14.0 mm



LIS10/100

1

15 mm

15 mm

14.0 mm



LIS10/200

1

15 mm

15 mm

14.0 mm



LIS15/050

1.5

17 mm

17 mm

15.5 mm



LIS15/100

1.5

17 mm

17 mm

15.5 mm



LIS15/200

1.5

17 mm

17 mm

15.5 mm



Koła zębate moduł 1 i 1,5

Koła zębate współpracują z listwami zębatymi o odpowiednim module.
Koła mogą tworzyć przekładnie zębate współpracując bezpośrednio ze sobą.
Listwy i koła standardowo posiadają twardość 20 HRC

Art.Nr. Moduł ilość zębów da x d x dN1 otwór

KZ1026 - M1,0 - z 26 28 x 26 x 20 - fi 8 mm
KZ1028 - M1,0 - z 28 28 x 26 x 20 -fi 8 mm
KZ1030 - M1,0 - z 30 33 x 31 x 25 - fi 14 mm
KZ1032 - M1,0 - z 32 33 x 31 x 25 - fi 14 mm
KZ1034 - M1,0 - z 34 33 x 31 x 25 - fi 14 mm
KZ1036 - M1,0 - z 36 38 x 36 x 25 - fi 14 mm
KZ1038 - M1,0 - z 38 38 x 36 x 25 - fi 14 mm
KZ1040 - M1,0 - z 40 42 x 40 x 25 - fi 14 mm
KZ1526 - M1,5 - z 26 42 x 39 x 30 - fi 14 mm
KZ1528 - M1,5 - z 28 42 x 39 x 30 - fi 14 mm
KZ1530 - M1,5 - z 30 48 x 45 x 30 - fi 14 mm
KZ1532 - M1,5 - z 32 48 x 45 x 30 - fi 14 mm
KZ1534 - M1,5 - z 34 48 x 45 x 30 - fi 14 mm
KZ1536 - M1,5 - z 36 57 x 54 x 35 - fi 14 mm
KZ1538 - M1,5 - z 38 58 x 55 x 35 - fi 14 mm
KZ1540 - M1,5 - z 40 59 x 56 x 35 - fi 14 mm
