Sterownik D4 CNC 4 osiowy z wyjściem na kartę SD
Přidat recenzi:- D4/2
- Výrobce: CNC PROFI
- Hmotnost: 0.5 kg
-
Dostupnost:
Jest
- Cena bez DPH: 2 162,60 zł / szt. 2 660,00 zł / szt.
Pytania techniczne do technologa tel.: 889 573 454

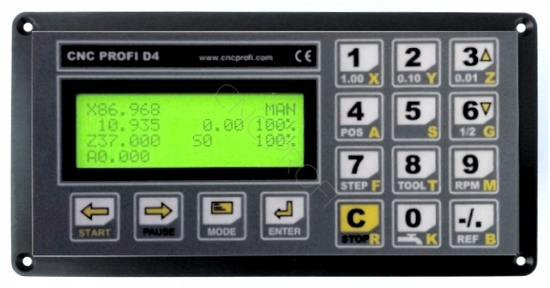

Sterownik CNC PROFI D4 4 osiowy z wyjściem na kartę SD
Sterownik D4 - 4 osiowy z wyjściem na kartę SD posiada 18 wejść, 10 wyjść tranzystorowych 2A, 2 przekaźnikowe, Falownik 0-10V,
PLC z klawiatury, obsługę G kodów, interpolację liniowa wszystkich osi, interpolację kołową 2-osiową zmienną,
wyjście na potencjometr - regulację posuwu,
wyjście na potencjometr - regulację obrotów.
Opcjonalnie: obsługa karty SD mikro czytanie programów z karty, interpolacja 4 osiowa, standard G-ie kodów ISO.
Sterownik D4 został zaprojektowany i wyprodukowany przez firmę CNC PROFI z myślą o automatyzacji procesów produkcyjnych.
Sterownik CNC programowalny wykorzystywany jest do budowy automatyki.
W przemyśle do: frezowania CNC, wiercenia, przecinania, toczenia CNC, spawania wzdłużnego i po okręgu, szlifowania CNC.
Podstawową zaletą sterownika D4 CNC jest wyjątkowo szybka i łatwa realizacja przemieszczeń oraz możliwość wprowadzania korekty lub zmian bez używania komputera. Wszystkie komendy wpisywane są z klawiatury.
Sterownik D4 CNC programowalny wyznaczył na rynku nową jakość urządzeń,
dzięki któremu automatyzowanie i serwisowanie niektórych procesów mogą wykonywać szybko
i tanio sami użytkownicy a nie tylko ściśle wyspecjalizowani fachowcy.
Stosując programowalne sterowniki dodatkowo zapewniamy sobie uniwersalność ich wykorzystania,
ponieważ prostymi metodami możemy zmieniać programy lub korygować program.
Praca odbywa się w trybie automatycznym ”Auto”.
Przejazdy wczytywane są z programów, zapisanych w pamięci w trybie ”Edycja ”.
Przejazdy osią z zadaną prędkością, załączanie przekaźników i wyłączanie, załączanie postoju na czas, procentowa regulacja posuwu w trybie automatycznym.
W trybie ręcznym (Manual), umożliwia nam przejazd ręczny osią z procentową regulacją posuwu lub dokładny przejazd zadany z klawiatury.
Przyciskając ”START”/”STOP” z panelu lub przyciskami zewnętrznymi wyprowadzonymi z sterownika
Umożliwia poruszanie silnikiem Lewo - Prawo.
W trybie ręcznym ustawiamy punkt startu maszyny do pracy lub zerujemy współrzędne ręcznie lub automatycznie.
Sterownik D4 CNC umożliwia załączanie 2 przekaźników lub 10 wyjść tranzystorowych 2A przed lub po wykonanym przejeździe oraz na określony czas ze sterownika.
Instrukcja CNC PROFI D4 4 osiowy do pobrania PDF
http://controller.cncprofi.com/list-product/main
Dane techniczne:
Napięcie zasilania: 12- 24V DC Pobór prądu: max.: 1A
D4 umożliwia sterowanie 4 silnikami:
4 wyjścia krok kierunek (Step - Dir)
Zakres częstotliwości 300 kHz
Kształt przebiegu: wyjścia krok kierunek prostokątny 5V
Liczba portów wejściowych: 14, optoizolowane, 5 do 24 V,
Wejścia ustawiane: KRAŃCÓWKI, START, STOP, ESTOP, HOME
2 przekaźniki 2A programowalne
Blokada klawiatury na hasło.
Możliwość wpisania ilości powtórzeń programu lub automatyczne wznawianie po zakończeniu programu.
Wszystkie parametry i ustawienia wpisujemy z klawiatury.
10 wyjść ( 2A 24V ) bezpośrednio na elektrozawory
Skalowane - precyzyjne wejścia analogowe ( 0 -10V )
Sterownik posiada mini PLC wpisywany z klawiatury.
Wyświetlacz:
1. Współrzędne osi X ; Y : Z ; A w rozdzielczość 0,001 mm
2. Prędkość przejazdu m/min (max 300 kHz )
3. Tryb: Ręczny, Automatyczny, Edycja
4. Obroty wrzeciona
5. Wybrany program
6. Wykonywane G-kody lub funkcje
7. Regulacja przejazdów w trakcie wykonywania 0-150% w trybie Automatyczny i Ręcznym.
8. Regulacja obrotów w trakcie wykonywania 0-150% w trybie Automatyczny i Ręcznym.
Wyjścia/ Wejścia:
4 wyjścia do sterowników osi X; Y: Z; A sterowane 5 V krok – kierunek (Step – Dir)
1 x wyjście 0 – 10 V (Falownik)
2 x wyjścia przekaźnikowe indywidualnie programowalne
10 x wyjść tranzystorowych 2A 24V indywidualnie programowalnych
14 x wejść indywidualnie programowalnych
Programowanie:
Wykonywane interpolacje liniowe we wszystkich osiach X; Y: Z; A
G0 Przejazd osi z maksymalnie ustawioną prędkością po prostej
G1 Przejazd osi z definiowaną prędkością F200 po prostej
F200 Definiowaną prędkością F200 m/min
G2 Interpolacja kołowa w kierunku zgodnym z ruchem wskazówek zegara
G3 Interpolacja kołowa w kierunku przeciwnym z ruchem wskazówek zegara
G90 Programowanie absolutne
G91 Programowanie przyrostowe
Wywołanie podprogramu:
Pamięć do 2000 G kodów
1-10 szt. załączanie przekaźników i tranzystorowych 2A w programie
2 szt. załączanie przekaźników w programie 5A
Załączanie przekaźników na czas lub na wejście sygnałowe
Zasilacz DC 12 - 24V, 1A
Temperatura pracy: (+10 ~ 40) C, wilgotność względna: ≤90%
Waga brutto 0,5 kg
OPIS TECHNICZNY:
Trzy tryby pracy :
1.Ręczny ” Manual ”
2.Automatyczny ”Auto ”;
3.Edycja programu ” Edycja ”.
W trybie ręcznym ”Manual ” ,umożliwia nam przejazd 1osią przyciskając ”START”/”STOP”
z panelu lub przyciskami zewnętrznymi wyprowadzonymi z sterownika umożliwia poruszanie silnikiem
Lewo – Prawo z płynną regulacją prędkości potencjometrem lub z klawiatury zmieniamy szczałkami .
W trybie ręcznym zadaną wartość wpisaną z klawiatury zatwierdzając start zostanie wykonany przejazd lub funjcja .
W trakcie przejazdu możemy zwalniać i przyspieszać procentowo ( 0 -150 % ) .
W trybie ręczny ” Manual ”Przełączanie pomiędzy posuwem ciągłym ( JOG ) a krokowym ( MPG ) o wartość 1,00 ; 0,10 ; 0,01 mm.
Załączanie ręczne z klawiatury przekaźników . W trybie ręcznym ustawiamy punkt startu maszyny do pracy , zerujemy współrzędne ręcznie .
Praca odbywa się w trybie automatycznym ”Auto”. W trakcie przejazdu możemy zwalniać i przyspieszać procentowo ( 0 -150 % ).
Przejazdy wczytywane są z programów, zapisanych w pamięci w trybie ”Edycja ” lub z karty SD mikro.
Do każdego przejazdu możemy wpisać dowolną prędkość ( X-100 F500 )
można załączyć przekaźniki lub wyjścia tranzystorowe przed - po lub pomiędzy przejazdami .
Załączanie czasowe ( timer T 1,00 ) przed - po lub pomiędzy przejazdami .
Start /Pauza programu w trybie automatycznym.
Automatyczne wznawianie programu po zakończeniu.
Po pierwszym przejeździe czekanie na sygnał startu do następnego przejazdu .
Sterownik może współpracować z dowolnym urządzenie,
który realizuje sterowanie za pośrednictwem Krok -Kierunek (Step-Dir)
Wyjście specjalizowane ( ESTOP ) .
Programowanie w G kodach ( X100 Y150 F1000 )
Blokada na hasło parametrów ustawczych i programów.
Nasz zespół wykwalifikowanych pracowników chętnie służy radą i pomocą w doborze napędów CNC sterowań oraz akcesori do maszyn.
Wysoka jakość naszych produktów, kompleksowość obsługi i atrakcyjne ceny stanowią dewizę firmy CNC PROFI.
Nasze produkty są stosowane w każdej gałęzi przemysłu szczególnie tam, gdzie wymagana jest niezawodność i rozsądna cena.
Filmy
https://www.youtube.com/watch?v=JJstI23CjAU
Możemy wykonać montaż sterowników w skrzynce .
Jest to przykładowy zestaw D4 - 3 osiowy z montażem w skrzynce .
Możemy na życzenie wydłużyć kable lub dodać inne elementy .
1. Skrzynka 500 x 400 x 250 mm 1 szt - 645,00 zł
2 . Zestaw serwo krokowy 8,5Nm 6A 86/86 ze sterownikiem 3 x 567,48 - 1 702,44 zł
3 . Transformator 20A-70V/230V 1 szt - 689,43 zł
4. Sterownik D4 - 4 osiowy 1 szt - 2 460,00 zł
5. Zasilacz na szynę 24V - 10A 1 szt - 138,13 zł
6. Czujnik indukcyjny NPN/NO 18 x18 x 36 mm 6 x 13,78 - 82,68 zł
7. Złączka szynowa 4 mm ZUG 10 x 3,49 - 34,90 zł
8. Dławik PG 11mm biały 10 x 0,87 - 8,70 zł
9. Szyna montażowa TH 35 0,5 m - 8,50 zł
10. Wyłącznik główny 0-1 tablicowy 20A 1 szt - 39,00 zł
11. Zabezpieczenie nadprądowe 2P C20A 1 szt - 30,08 zł
12. Wentylator 120 x 120 x 38 mm AC 240V 1 szt - 31,71 zł
13. E stop przycisk samo powrotny bezpieczeństwa 1 szt - 8,09 zł
14. Podkładka pod E stop 1 szt. - 3,25 zł
15. Przycisk zielony ON - OFF fi 22 mm 1 szt. - 9,95 zł
16. Przycisk czerwony ON - OFF fi 22 mm 1 szt - 9,95 zł
17. Wtyczka na kabel 16A 3P 230V 1 szt - 4,88 zł
18. Przewód linka1 x 2.5 mm 10 x 2,98 - 29,84 zł
19. Przewód w ekranie 4 x 1.0 5 x 10,98 - 54,92 zł
20. Przewód w ekranie 3 x 0.25 6 x 8,90 - 53,41 zł
21. Przewód w ekranie 6 x 0.25 5 x 6,54 - 32,68 zł
22. Montaż elementów CNC - 1 200,00 zł
Wartość zamówienia 7 277,54 zł
Wsystkie elementy posiadamy na stanie magazynowym
Posiadamy sterowniki D2
Sterownik D2 1 osiowy + 2 Przekaźniki - Art.Nr.D2/01
Sterownik D2 1 osiowy 10 wyjść tranzystorowych - Art.Nr.D203
Sterownik D2 1 osiowy 10 wyjść tranzystorowych + Falownik - Art.Nr.D2/04
Sterownik D2 2 osiowy + 2 Przekaźniki - Art.Nr.D2/05
Sterownik D2 2 osiowy 10 wyjść tranzystorowych - Art.Nr.D2/07
Sterownik D2 2 osiowy 10 wyjść tranzystorowych+Falownik - Art.Nr.D2/08
Sterownik D2 oś obrotowa do frezarki ,wycinarki drutowej - Art.Nr.D2/10
Sterownik D2 Przecinarka taśmowa automatyczna - Art.Nr.D2/11
Sterownik D2 Przecinarka taśmowa automatyczna + liniał - Art.Nr.D2/12
Sterownik D2 Prasa Krawędziowa 1 osiowa - Art.Nr.D2/14
Sterownik D2 Prasa Krawędziowa 2 osiowa - Art.Nr.D2/16
Sterownik D2 Prasa Krawędziowa 2 osiowa + liniał- Art.Nr.D2/17
Sterownik D2 Nożyce Gilotynowe – Art.Nr.D2/18
Czytnik 2 osiowy do liniałów enkoderów, sygnał TTL Art.Nr. D2/19
Sterownik D2 - 1 osiowy gwintowanie Art.Nr. D2/21
Sterownik D2 - 1 osiowy + 2 Przekaźniki kontrola Enkodera Art.Nr. D2/22
Sterownik D2 - 2 osiowy + 2 Przekaźniki kontrola Enkodera Art.Nr. D2/23
Nasz zespół wykwalifikowanych pracowników chętnie służy radą i pomocą w doborze napędów CNC sterowań oraz akcesori do maszyn.
Wysoka jakość naszych produktów, kompleksowość obsługi i atrakcyjne ceny stanowią dewizę firmy CNC PROFI.
Nasze produkty są stosowane w każdej gałęzi przemysłu szczególnie tam, gdzie wymagana jest niezawodność i rozsądna cena.
Wszelkie pytania techniczne proszę kierować po nr tel. 602-280-501
