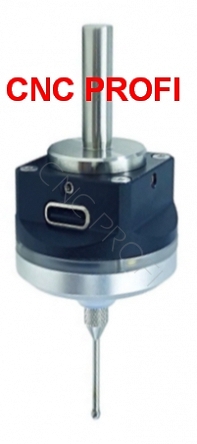

Czujnik 3D USB

Add feedback:

Czujnik 3D

Uniwersalny czujnik 3D jest bardzo precyzyjnym i wszechstronnym przyrządem pomiarowym do frezarek i maszyn erozyjnych.

Zamontowany we wrzecionie frezarki pozwala na dokładne ustawienie wrzeciona na krawędzi obrabianego detalu osi lub uchwytu mocującego.

Ustawienie zera oraz pomiar długości może być wykonany w szybki i łatwy sposób w każdej z trzech osi (X, Y i Z).

Czujnik zawsze odchyla się w tą samą stronę i wskazuje odległość pomiędzy osią uchwytu, a krawędzią detalu.

Oś wrzeciona znajduje się dokładnie na krawędzi, kiedy czujnik wskazuje wartość zerową.

Dzięki wskazaniom różnicowym można bezpośrednio określić położenie punktu zerowego.

Czujnik ten jest łatwy w obsłudze i pozwala na uniknięcie szeregu błędów.

Zaleca się stosowanie czujnika na obrabiarkach skrawających CNC.

Wodoodporny czujnik 3D kompaktowa budowa fi 33 mm aluminiowa .

Dokładność pozycjonowania: 0.01mm.

Po zamontowaniu czujnika w maszynie obracamy czujnik 360°, aby obserwować,

czy bicie pręta pomiarowego mieści się w idealnym zakresie.

Bardzo ważne jest wycentrowanie kulki pomiarowej z dokładnością do 0.01mm.

Do centrowania czujnik posiada 4 śrubki umożliwiające precyzyjne wycentrowanie kulki pomiarowej .
