Wycinarka drutowa CNC 450– SERWO Elektrodrążarka drutowa EDM

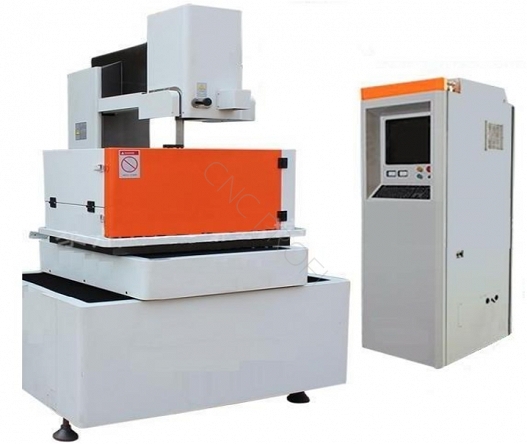

Wycinarka drutowa CNC PROFI 450S

Parametry                              CNC PROFI 450S

 Wysokość cięcia Z                     - 320 mm

 Przejazdy X Y                            - 450 x 560 mm

 Wymiary stołu X Y                     - 500 x 600 mm

 Cięcie pod kątem                      - ±6˚/80 mm

 Dokładność pozycjonowania     - 0,01 mm

 Średnica drutu                          - 0,12 – 0,20 mm

 Wydajność                                - 220 mm²/min

 Najlepsza powierzchnia            - 0,8 µm Ra

 Maksymalny prąd                       - 6 A

 Zasilanie                                   -  2 Kw 400V

 Waga detalu                               - 450 kg

 Waga maszyny                           - 1 900 kg

 Wymiary maszyny (sz;dł;wy)     - 1900 x 1400 x 2100 mm

Opis sterowania i programowania Wycinarki drutowej PROFI 450S

 Nowoczesny system programowania i sterowania maszyną umożliwia
cięcie skomplikowanych detali. W jednym Systemie oprogramowany CAD i CAM
Dostarczane z maszyną sterowanie jest najlepszym sterowaniem
dostępnym dla maszyn z drutem molibdenowym.

 - Programie jest bardzo prosty w obsłudze

 - Czteroosiowa interpolacja linowa, kołowa, cięcie z kątem i cięcie syntezy.

 - Automatyczny powrót w sytuacji zwarcia, podczas cięcia .

 - Podtrzymanie pamięci programu po zaniknięciu zasilania,
- Funkcja auto centrowanie.

 - Wyszukiwanie brzegu materiału, ręcznie kontrolowane przesuwy stołów.

 Funkcje zmiany obróbczego układu współrzędnych, grafika 2D lub 3D,
możliwość edycji kodu obróbki oraz możliwość wykonania inwersji kodu dla cięcia wstecz.
- Funkcje systemu programowania CAD:
współpraca z programami typu CAD poprzez format Dxf,
programowanie rysunkowe, podobnie jak w programie AUTOCAD przy pomocy narzędzi:
punkt, linia, okrąg, znajdowanie elementów stycznych, edycja danych elementów rysunku,
usuwanie elementów otwartych, linia pomocnicza, okrąg pomocniczy, koło zębate,
krzywa opisana tabelą punktów z interpolacją za pomocą linii lub łuku, krzywa kąta,
krzywa opisana funkcją, hiperbola, parabola, cykloida, spirala, spirala Archimedesa.
Oprogramowanie typu CAM do automatycznego projektowania drogi cięcia na podstawie
przygotowanego rysunku z funkcjami:
automatycznego obliczania korekcji dla elektrody drutowej (OFFSTU), automatycznego
obliczania drogi przejścia do następnych otworów, automatycznego obliczania cięcia z kątem,
automatycznego powielania elementów po prostej i po okręgu oraz offsetu

Zapewniamy serwis pogwarancyjn 12miesięcy , oraz serwis pogwarancyjn

WYCINARKI DRUTOWE Z ZAMKNIĘTYM OBIEGIEM DRUTU
