Wycinarka laserowa CNC do metalu — technologia i zastosowania przemysłowe
Wycinarka laserowa CNC to zaawansowana obrabiarka przemysłowa umożliwiająca precyzyjne cięcie blach stalowych, aluminiowych, ze stali nierdzewnej i innych materiałów metalowych za pomocą skoncentrowanej wiązki laserowej sterowanej numerycznie. Technologia laserowego cięcia metalu rewolucjonizuje współczesną obróbkę blach — w odróżnieniu od tradycyjnych metod mechanicznych, jak cięcie plazmą czy wykrawanie, wycinarka laserowa CNC nie wywiera sił mechanicznych na obrabiany materiał, co eliminuje odkształcenia i naprężenia typowe dla obróbki kontaktowej. Strefa oddziaływania termicznego (HAZ — Heat Affected Zone) jest minimalna, dzięki czemu krawędzie ciętych elementów wykazują niską chropowatość i w wielu przypadkach nie wymagają dodatkowej obróbki wykańczającej.
Wycinarka laserowa CNC klasy przemysłowej pracuje w oparciu o jeden z dwóch głównych typów źródła laserowego: laser światłowodowy (fiber laser) lub laser CO₂. Lasery światłowodowe charakteryzują się wyższą sprawnością energetyczną (do 35% w porównaniu do około 10% dla CO₂), lepszym pochłanianiem wiązki przez metale i znacznie niższymi kosztami eksploatacji wynikającymi z braku elementów optycznych wymagających regularnej wymiany. Laser CO₂ pozostaje bardziej wszechstronny przy cięciu tworzyw sztucznych, drewna i materiałów niemetalicznych, lecz dla zastosowań metalurgicznych laser światłowodowy jest wyborem optymalnym pod względem wydajności i ekonomiki procesu.
Ploter laserowy klasy CNC wyposażony w źródło o mocy 620 W należy do kategorii maszyn średniej klasy mocy, zdolnych do wydajnego cięcia blach stalowych o grubości do 6–8 mm oraz aluminium do 4–6 mm. Moc lasera bezpośrednio determinuje maksymalną grubość ciętego materiału i prędkość posuwu głowicy — wyższa moc umożliwia szybsze cięcie grubszych materiałów bez utraty jakości krawędzi. Wycinarka laserowa do metalu z obszarem roboczym 3000×1500 mm pozwala na pełnowymiarowe cięcie standardowych arkuszy blachy bez ich wcześniejszego dzielenia, co eliminuje dodatkowe operacje manipulacyjne i skraca czas cyklu produkcyjnego. Laserowe cięcie blach tej klasy maszynowej znajduje zastosowanie w przemyśle metalowym, produkcji konstrukcji stalowych, przemyśle motoryzacyjnym oraz wytwarzaniu elementów maszyn i urządzeń.

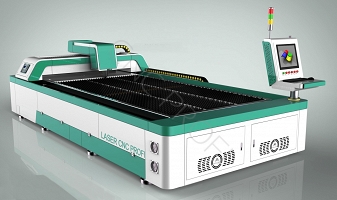

Laser CNC Profi 620W — specyfikacja techniczna i parametry pracy
Laser CNC Profi 620W to przemysłowa wycinarka laserowa zaprojektowana z myślą o wysokowydajnym i precyzyjnym cięciu blach metalowych w warunkach zakładu produkcyjnego. Maszyna dysponuje obszarem roboczym o wymiarach 3000×1500 mm, obejmującym standardowy arkusz blachy hutniczej i umożliwiającym realizację elementów o znacznych gabarytach bez konieczności dzielenia surowca. Stół roboczy wycinanki laserowej wykonany jest ze stali i wyposażony w wymienną kratownicę nożową, umożliwiającą swobodny odpływ gazów tnących i produktów odpadowych oraz łatwą wymianę uszkodzonych odcinków wspornika bez konieczności demontażu całego stołu.
Głowica tnąca wycinanki laserowej CNC wyposażona jest w układ automatycznej regulacji ogniskowej (autofocus), który w czasie rzeczywistym dostosowuje odległość soczewki od materiału do aktualnej grubości i nierówności arkusza. Dzięki temu maszyna utrzymuje optymalną jakość krawędzi cięcia niezależnie od odchyleń grubości blachy na powierzchni arkusza — co jest szczególnie istotne przy pracy z blachą walcowaną na zimno i gorąco, wykazującą naturalne odchyłki grubości. Układ autofokus eliminuje konieczność ręcznej regulacji ogniska przy przejściu między materiałami o różnych grubościach, skracając czas przygotowania maszyny do pracy i minimalizując ryzyko błędu operatora.
Numeryczne sterowanie CNC wycinanki laserowej realizowane jest przez dedykowany system sterowania umożliwiający import plików w formatach DXF, DWG i popularnych formatach CAD/CAM, co zapewnia pełną kompatybilność z oprogramowaniem projektowym stosowanym w przemyśle metalowym. Operator wycinanki laserowej może definiować parametry cięcia dla różnych materiałów i grubości — moc lasera, prędkość posuwu, ciśnienie i rodzaj gazu tnącego — i zapisywać je jako gotowe receptury procesowe. Gaz azotowy N₂ stosowany jest do cięcia stali nierdzewnej i aluminium bez utleniania krawędzi, tlen O₂ przyspiesza cięcie stali węglowej przez egzotermiczną reakcję spalania, sprężone powietrze stanowi ekonomiczne rozwiązanie dla zastosowań mniej wymagających pod względem jakości krawędzi. Laser CNC tej klasy zapewnia powtarzalność pozycjonowania na poziomie ±0,05 mm, co czyni go narzędziem odpowiednim dla produkcji elementów wymagających ścisłych tolerancji wymiarowych w branży metalowej i maszynowej.
Laserowe cięcie blach CNC a inne metody cięcia — dobór technologii do aplikacji
Wycinanie laserowe w metalu stanowi jedną z kilku dostępnych technologii cięcia blach, obok cięcia plazmowego CNC, cięcia strumieniem wody (waterjet) i wykrawania mechanicznego. Dobór właściwej metody zależy od wielu czynników: grubości i rodzaju ciętego materiału, wymaganej dokładności wymiarowej i jakości krawędzi, złożoności konturów elementów, wymaganej wydajności wyrażonej w liczbie elementów na zmianę produkcyjną oraz kosztów eksploatacji urządzenia w kontekście planowanej skali produkcji.
Laserowe cięcie blach dominuje w zastosowaniach wymagających wysokiej dokładności wymiarowej (tolerancje ±0,1–0,2 mm), bardzo dobrej jakości krawędzi bez konieczności dalszej obróbki, małych i średnich serii produkcyjnych z częstymi zmianami detalu oraz skomplikowanych, nieregularnych konturów niemożliwych do uzyskania metodami tłoczenia lub wykrawania. Wypalarka laserowa CNC umożliwia cięcie konturu bezpośrednio z pliku CAD bez konieczności wykonywania wykrojników czy matryc, co eliminuje koszty i czas przygotowania oprzyrządowania. Brak narzędzi dedykowanych sprawia, że cięcie laserowe jest ekonomicznie korzystne nawet dla małych partii produkcyjnych i produkcji jednostkowej.
Cięcie plazmowe CNC przewyższa laser pod względem maksymalnej grubości ciętych materiałów (do 40–80 mm i więcej) i kosztu inwestycji w urządzenie, lecz ustępuje mu jakością krawędzi i dokładnością wymiarową — szczelina cięcia jest szersza, krawędź bardziej chropowata, a strefa HAZ rozleglejsza. Waterjet nie wywołuje żadnych efektów termicznych i umożliwia cięcie materiałów wrażliwych na temperaturę, jednak jest wolniejszy i kosztowniejszy eksploatacyjnie od lasera dla typowych blach metalowych. Wykrawanie i tłoczenie pozostają niezastąpione przy bardzo dużych seriach identycznych elementów, lecz wymagają kosztownych narzędzi, nieekonomicznych przy małych partiach. Wycinarka laserowa do metalu z obszarem 3000×1500 mm jest rozwiązaniem optymalnym dla warsztatów metalowych i zakładów produkujących elementy z blachy w zróżnicowanym asortymencie — od jednostkowych prototypów po seryjną produkcję setek sztuk tego samego detalu. Szybkie przeprogramowanie maszyny na nowy kształt minimalizuje przestoje między zleceniami i maksymalizuje elastyczność produkcyjną, co w dobie niskich serii i wysokiej różnorodności produktowej staje się kluczową przewagą technologiczną zakładu dysponującego laserem CNC.
