Wibroizolatory poziomujące do maszyn CNC — eliminacja drgań i precyzyjne posadowienie
Wibroizolatory poziomujące to specjalistyczne elementy wspornikowe stosowane pod maszynami CNC, tokarkach, frezarkach i szlifierkach w celu eliminacji lub znacznego ograniczenia przenoszenia drgań między maszyną a podłożem hali produkcyjnej. Nieprawidłowe posadowienie maszyny — bez skutecznej wibroizolacji — prowadzi do niekorzystnych efektów: przenoszenia drgań roboczych na strukturę hali i sąsiednie maszyny, pogorszenia jakości obrabianych powierzchni oraz przyspieszonego zużycia wrzeciona, łożysk i napędów liniowych.

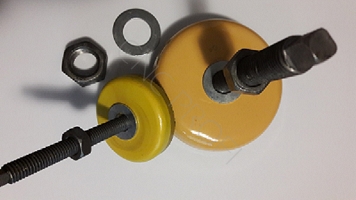

Wibroizolator poziomujący pełni jednocześnie dwie funkcje: mechaniczną izolację wibracji (dzięki sprężystemu elementowi z gumy technicznej NBR) oraz płynne, bezstopniowe regulowanie poziomu maszyny za pomocą mechanizmu śrubowego z nakrętką M10, M12, M16 lub M20, zależnie od rozmiaru modelu. Prawidłowe wypoziomowanie obrabiarki jest podstawowym wymogiem poprawnej pracy — odchylenie od poziomu większe niż 0,02 mm/1000 mm prowadzi do zniekształceń geometrycznych, błędów kołowych i przyspieszonego zużycia prowadnic liniowych.
W ofercie CNC Profi dostępne są wibroizolatory poziomujące w siedmiu rozmiarach, z gwintami M10, M12, M16 i M20, obejmujących pełen zakres nośności — od małych wiertarek stołowych po ciężkie centra obróbcze o masie kilku ton. Każdy model dobierany jest pod kątem masy maszyny i liczby punktów podparcia tak, by obciążenie statyczne wynosiło 50–80% nominalnej nośności elementu.
Podstawki antywibracyjne i wibroizolatory poziomujące CNC Profi wykonane są z antykorozyjnej stali ocynkowanej, a element wibroizolacyjny z gumy syntetycznej NBR o podwyższonej odporności na oleje i chłodziwa. Szeroka gama dostępnych rozmiarów pozwala precyzyjnie dopasować wibroizolator poziomujący do klasy maszynowej, gabarytów i warunków środowiskowych konkretnego stanowiska obróbczego.
Podkładki antywibracyjne i wibroizolacyjne pod maszyny — redukcja drgań w zakładzie
Podkładki antywibracyjne pod maszyny (zwane też podkładkami wibroizolacyjnymi lub podstawkami antywibracyjnymi) to elementy z gumy technicznej stosowane wszędzie tam, gdzie wymagana jest redukcja drgań między urządzeniem a podłożem, ale bez potrzeby precyzyjnego poziomowania. Podkładki antywibracyjne pod maszyny stosuje się pod prasy hydrauliczne, sprężarki, pompy hydrauliczne, urządzenia spawalnicze, wentylatory przemysłowe i każde inne urządzenie generujące drgania lub hałas strukturalny w obiekcie przemysłowym.
Parametry doboru podkładek antywibracyjnych zależą od kilku czynników: masy urządzenia i liczby punktów podparcia (co określa obciążenie jednostkowe na każdą podkładkę wibroizolacyjną), częstotliwości wzbudzającej (prędkości obrotowej silnika lub prędkości uderzeń), wymaganego stopnia izolacji wibracji oraz warunków środowiskowych — temperatura, wilgoć, kontakt z olejami i chłodziwami. Prawidłowo dobrana podkładka wibroizolacyjna osiąga redukcję drgań strukturalnych o 15–35 dB w stosunku do maszyny ustawionej bezpośrednio na twardej posadzce betonowej.
Guma techniczna NBR (kauczuk nitrylowy) stosowana w podkładkach antywibracyjnych CNC Profi odznacza się doskonałą odpornością na oleje mineralne, chłodziwa obróbkowe i emulsje, co czyni ją idealną do zastosowań w środowisku obrabiarek skrawających. Twardość gumy dobierana jest w zależności od planowanego obciążenia — podkładki zbyt miękkie powodują nadmierną odkształcalność, zbyt twarde nie tłumią efektywnie drgań. Optymalny ugięć statyczny podkładki wibroizolacyjnej pod obciążeniem roboczym wynosi 1–3 mm.
Podkładki wibroizolacyjne i podstawki antywibracyjne CNC Profi dostępne są w różnych rozmiarach, grubościach i nośnościach, dzięki czemu można dobrać je do każdego zastosowania przemysłowego. Właściwy dobór twardości i geometrii podkładki do parametrów konkretnego urządzenia to kluczowy warunek osiągnięcia efektywnej izolacji wibroakustycznej stanowiska produkcyjnego.
Montaż i dobór nóżek poziomujących maszyn CNC — praktyczny poradnik posadowienia
Prawidłowy montaż wibroizolatorów poziomujących i nóżek poziomujących maszyn CNC to kluczowy etap instalacji każdej obrabiarki, decydujący o dokładności obróbki i żywotności samej maszyny. Procedura posadowienia zaczyna się od określenia liczby i rozmieszczenia punktów podparcia — producent maszyny zazwyczaj podaje w dokumentacji technicznej zarówno zalecane punkty podparcia, jak i dopuszczalne obciążenia na każdy punkt. Wibroizolator poziomujący dobiera się tak, by obciążenie statyczne wynosiło 50–80% jego maksymalnej nośności, co zapewnia optymalną strefę pracy elementu sprężystego.
Procedura poziomowania maszyny: (1) Ustawić maszynę na wibroizolatorach ze śrubami regulacyjnymi w pozycji pośredniej. (2) Przy użyciu poziomicy precyzyjnej (dokładność 0,02 mm/1000 mm) sprawdzić poziom wzdłuż osi X i Y. (3) Korygować poziom przez odkręcanie lub dokręcanie śrub regulacyjnych nóżek poziomujących, aż do uzyskania wymaganej dokładności. (4) Zablokować nakrętki kontrujące wibroizolatorów. (5) Ponownie sprawdzić poziom po dokręceniu wszystkich punktów. Nóżki poziomujące maszyny CNC wyposażone w gumowe stopy zapewniają jednocześnie wibroizolację i możliwość precyzyjnej regulacji poziomu.
Liczba wibroizolatorów powinna wynosić co najmniej trzy (zapewnia to stateczne podparcie nawet na nierównej posadzce), przy czym dla ciężkich maszyn zaleca się 4, 6 lub 8 punktów podparcia. Dla maszyn o dużej dynamice, jak szlifierki do płaszczyzn lub centra frezarskie pięcioosiowe, stosuje się wibroizolatory ze specjalnym tłumieniem lub fundamenty ciężkie z betonowym blokiem inercyjnym. Regularne sprawdzanie poziomu maszyny co 6–12 miesięcy pozwala wykryć i skorygować ewentualne osiadanie posadzki.
Oferta CNC Profi w zakresie wibroizolatorów poziomujących i nóżek poziomujących maszyn obejmuje pełne spektrum rozmiarów, gwintów nośnych i nośności. Każdy wibroizolator dobierany jest indywidualnie do masy i gabarytów maszyny, rodzaju obróbki i wymagań dokładności posadowienia określonych przez producenta urządzenia.
