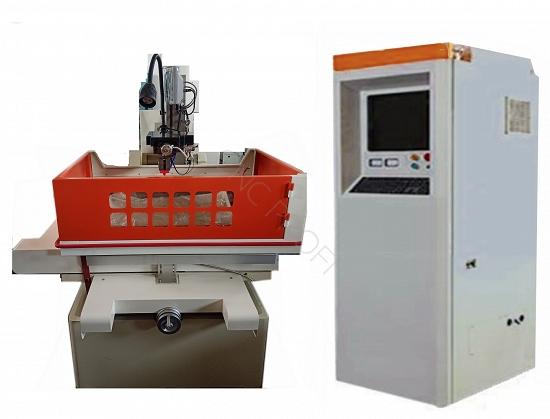

Wycinarka drutowa CNC 500– Elektrodrążarka drutowa EDM

Wycinarka drutowa CNC PROFI 500:

Parametry                                     CNC PROFI 500
Maksymalna wysokość cięcia Z -        600 mm
Przejazdy X Y                             -  500 x 800 mm
Wymiary stołu X Y                      - 730 x 1120 mm
Maksymalny kąt stożka              -          ° ±6
Średnica elektrody drutowej       -  0.14 - 0,22 mm
Rozdzielczość osi                       -    0,001 mm
Dokładność cięcia                       -    0,015 mm
Chropowatości cięcia                  -     1,80 µm

Możliwość cięcia wieloprzebiegowego - 5 krotne z ofsetem
Prędkość cięcia                          -  180 mm²/mm
Maksymalny prąd roboczy         -        10A
Pobór mocy                                -     2,0 kW
Zasilanie: Trójfazowe                 -   400 V 60 Hz
System sterowania                    -  Autocut CNC
Maksymalne obciążenie stołu roboczego - 800 kg
Wymiary maszyny                   2150 x 1550 x 2050 mm
Waga maszyny                                    1950 kg

Opis sterowania i programowania wycinarki drutowej PROFI 500:

Nowoczesny system programowania i sterowania maszyną umożliwia cięcie skomplikowanych detali.

W jednym systemie oprogramowany CAD i CAM.
Dostarczane z maszyną sterowanie jest najlepszym sterowaniem dostępnym dla maszyn z drutem molibdenowym.
 - Program jest bardzo prosty w obsłudze.
 - Czteroosiowa interpolacja linowa, kołowa, cięcie z kątem i cięcie syntezy.
 - Automatyczny kontrola zwarcia, podczas cięcia.
 - Podtrzymanie pamięci programu po zaniknięciu zasilania.
 - Funkcja auto centrowanie.
 - Wyszukiwanie brzegu materiału, ręcznie kontrolowane przesuwy stołów.

 - Funkcje zmiany obróbczego układu współrzędnych, oraz możliwość wykonania inwersji kodu dla cięcia wstecz.

Funkcje systemu programowania CAD:
współpraca z programami typu CAD poprzez format Dxf, programowanie rysunkowe, w programie AUTOCAD przy pomocy narzędzi:
- punkt, linia, okrąg, znajdowanie elementów stycznych, edycja danych elementów rysunku,
- usuwanie elementów otwartych, linia pomocnicza, okrąg pomocniczy, koło zębate,
- krzywa opisana tabelą punktów z interpolacją za pomocą linii lub łuku, krzywa kąta,
- krzywa opisana funkcją, hiperbola, parabola, cykloida, spirala, spirala Archimedesa.

Oprogramowanie typu CAM do automatycznego projektowania drogi cięcia na podstawie przygotowanego rysunku z funkcjami:
- automatycznego obliczania korekcji dla elektrody drutowej (OFFSTU),

- automatycznego obliczania drogi przejścia do następnych otworów, automatycznego obliczania cięcia z kątem,
- automatycznego łączenie wielu elementów podczas jednego ciencia.

Zapewniamy serwis gwarancyjny 12 miesięcy oraz serwis pogwarancyjny.

WYCINARKI DRUTOWE Z ZAMKNIĘTYM OBIEGIEM DRUTU:
